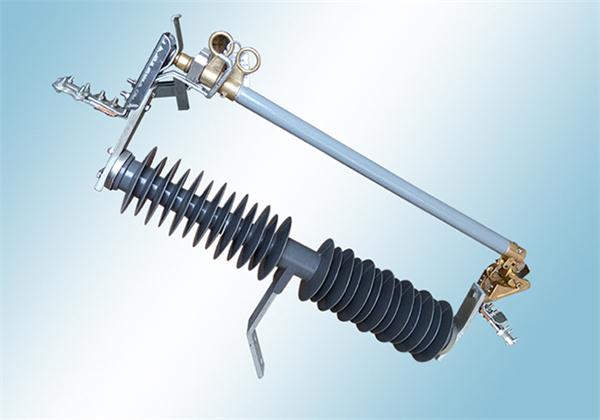

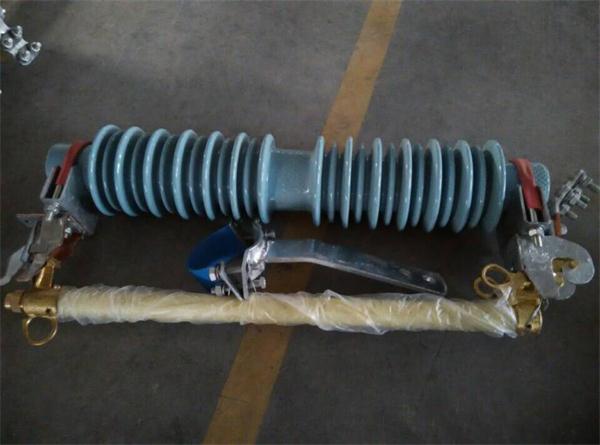

风电专用熔断器

风电专用熔断器


主要技术参数:
1、额定电压:40.5(KV)
2,额定工作电流:200(A)
3、动稳定电流(峰值):80;120(KA)
4、热稳定电流(峰值):6.3;16(KA)
5、热稳定时间:4(S)
使用条件
1、环境温度:-45℃~55℃;
2、海拔不超过3000m;
3、风速不大于50m/s;
4、地震烈度不超过8度;
5、熔断器不适用于下述场所:有燃烧或爆炸危险的场所;
6、本产品为高原型、防污型产品:
技术特性:
本产品设计独特符合国家技术标准,具有创新、实用功能。
1、本产品采用合成硅橡胶材料作为绝缘体,中心材料采用绝缘引拔棒。
2、开关触头采用钢制件、磷青铜材料、不锈钢材料组成。
3、所有连接部分标准件均采用不锈钢标准件(304材质)
4、开关动作部分是压铸铜件、玻纤丝缠绕管。
5、熔管上动触头为双触头组合、下动触头为翻转触头设计方式。
6、绝缘体连接部分为精密铸钢件,中心支架厚度为12毫米。有效地避免了外力影响开关整体变动。
7、该产品上静触头为双接触面,第一处为施压接触方式、第二位卡和接触方式。
8、下静触头为铜压铸触头。
型号实验标准说明:
产品性能符合GB15166.3-2008国家标准和IEC282-2国际标准。该产品电气性能和机械性能优良,已达到GBl985—2004及修订和IEC694的要求,并且满足了喷射式熔断器GB/15166.3-2008标准。是现行40.5KV级户外隔离开关及熔断器的更新换代产品。其产品具有双重功能。
隔离开关+熔断器组合结构简介:
隔离开关+熔断器组合由绝缘支架和熔丝管两大部分组成,静触头安装在绝缘支架的两端,上动触头(双触头组成)和下触头安装在熔丝管的两端。熔丝管由内层的消弧管和外层环氧玻璃丝管组成。拉负荷隔离开关+熔断器时有弹性辅助触头,用以分、合负荷电流。隔离开关+熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流使熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使管内形成高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。熔丝熔断后,下部动触头失去张力而下翻,上动触头(双触头)、下一触头机构释放熔丝管,熔丝管跌落,形成明显的开断位置。此时静触头、第一动触头仍然接触,如需更换用绝缘杆拉下上第一动触头,同时取下熔断管,安装熔丝(在第一动触头和第二动触头中间穿过熔丝透过熔断管连接下动触头)。辅助触头也分离,在辅助触头之间产生电弧,电弧在灭弧罩狭缝中被拉长,同时产生气体,在电流过零时,将电弧熄灭。
当需要分断时,用绝缘杆拉开上动触头(双触头任何一拉环),可见明显断口。方便检修维护。
